1.00mm Pitch Baris Tunggal Sudut Kanan Konektor Header Wanita Soket Pemasangan PCB Horisontal

Koneksi tepi papan canggung ketika soket vertikal memaksa kabel berbelok sembilan puluh derajat di dalam selungkup tipis. Header betina sudut kanan 1,00 mm ini membawa sumbu perkawinan sejajar dengan papan, sehingga kabel datar atau header jantan kecil dicolokkan secara horizontal dan terletak di dinding selungkup. Hasilnya adalah rakitan profil lebih rendah dan jalur kabel lebih pendek pada produk di mana setiap milimeter kedalaman sudah dialokasikan.

Pada pitch 1,00 mm, ekor kontak memiliki sedikit logam untuk dikerjakan, sehingga bodi dibentuk dari PA6T dan setiap ekor ditambatkan melalui saluran cetakan daripada hanya ditekan ke dinding. Detail itu menjaga ekor tetap tegak lurus selama penyisipan, yang merupakan penyebab utama kegagalan sambungan solder pada bagian pitch halus sudut kanan. Kilau emas di atas penghalang nikel melindungi antarmuka kontak, dan bahu cetakan mentransfer beban penyisipan langsung ke permukaan papan.

• Sumbu perkawinan horizontal: Membawa masuknya kabel sejajar dengan papan, mengurangi kedalaman perakitan di selungkup tipis.
• Ekor sudut kanan yang ditambatkan: Saluran cetakan menahan setiap ekor tegak lurus, menghindari sambungan miring yang mengganggu bagian entri samping pitch halus.
• Pitch halus 1,00 mm: Tiga puluh sirkuit muat dalam lebar bagian 1,27 mm yang akan dihabiskan untuk dua puluh tiga.

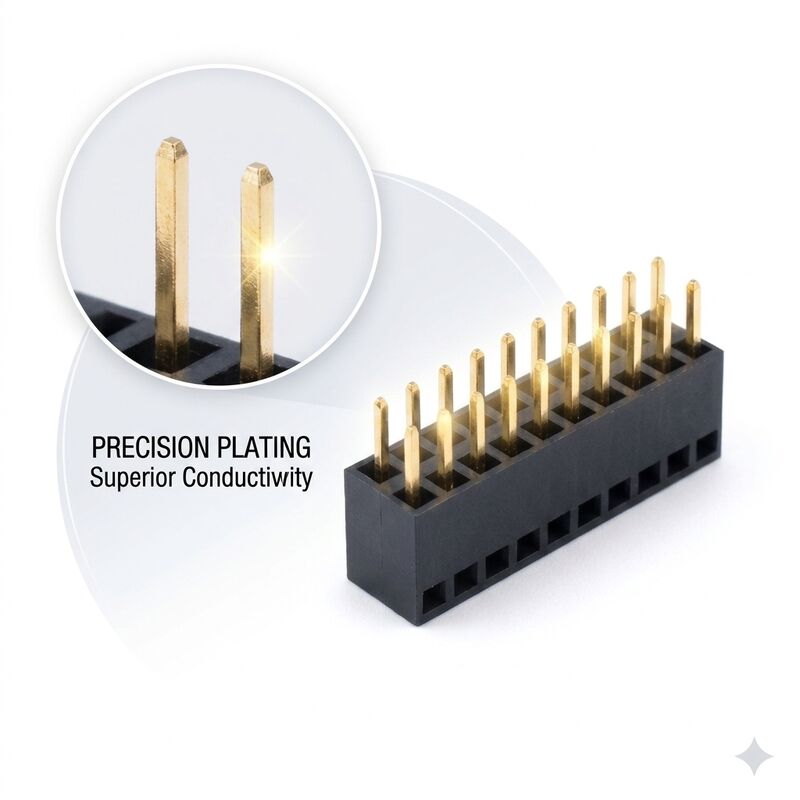

• Kilau emas di atas nikel: Melindungi antarmuka kontak terhadap kelembaban dan senyawa belerang yang umum pada segel karet.
• Bahu penahan beban: Gaya penyisipan ditransfer ke permukaan papan alih-alih hanya ke sambungan solder.
• Bodi ringkas: Jejak kecil di tepi papan menyisakan ruang perutean di bawah konektor.

Header sudut kanan 1,00 mm cocok untuk produk yang terhubung ke samping: kabel datar keluar dari terminal genggam melalui dinding samping, papan sensor meluncur ke slot pada papan utama, atau header jantan kecil dicolokkan ke tepi PCB driver tampilan. Mereka umum pada perangkat medis portabel di mana selungkup hanya beberapa milimeter lebih tebal dari baterai, pada pengontrol strip LED yang dicolokkan ke rel, dan pada set top box di mana panel depan fleks masuk dari samping. Ketika soket vertikal akan memaksa radius tikungan kabel lebih ketat daripada yang diizinkan oleh konduktor, bagian ini memecahkan masalah pada konektor.

Posisi dari 2 hingga 30 dipotong dari strip kontinu. Kami dapat mencetak selungkup dengan dinding pengunci sehingga header perkawinan hanya dapat masuk satu arah, menambahkan pasak pengunci papan untuk penahanan mekanis selama penyolderan gelombang, dan memasok bagian pada pita untuk penempatan otomatis. Emas selektif pada 0,38 atau 0,76 mikron, insulator PA9T untuk lintasan reflow kedua, dan bagian bawah tertutup untuk menjaga fluks keluar dari sangkar kontak semuanya tersedia. Insinyur kami menyimpan perpustakaan header jantan perkawinan pada pitch yang sama dan akan mengutip kedua bagian bersama-sama sehingga tumpukan dijamin secara dimensional.

Dikemas dalam kantong anti-statis berisi 2000 buah dengan sachet desikan, lima kantong per karton ekspor. Karena ekor memproyeksikan secara horizontal, setiap kantong diredam dengan bantalan busa sehingga baris kontak tidak dapat bersandar di lantai karton. Karton dicetak dengan label netral CNJWY, dijaga di bawah 15 kg kotor dan ditutup dengan selotip anti-rusak. Palet pengiriman laut dibungkus regangan dan diikat terhadap kelembaban, dan pengiriman udara dilapisi busa. Distributor dapat meminta kantong merek sendiri, karton berbarcode, dan kemasan yang diuji jatuh. Setiap lot mencakup laporan dimensi yang mencakup pitch, sudut ekor, dan tinggi bodi, ditambah sertifikat ketebalan pelapisan dan deklarasi RoHS.
