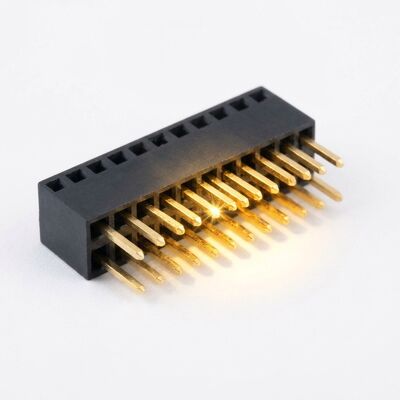

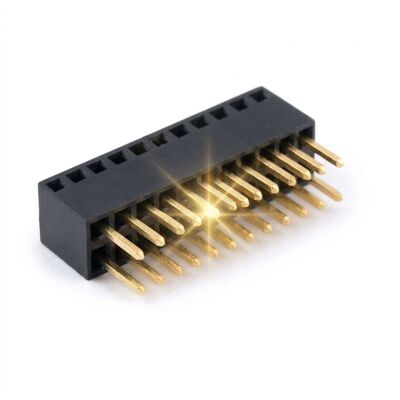

Konektor Header Female Baris Ganda 2.54mm Pitch Terangkat 15mm Kaki Panjang Soket Tumpuk

Beberapa papan tidak dapat diletakkan berdekatan. Sebuah layar membutuhkan udara di belakangnya, tahap daya membutuhkan ruang untuk pendinginnya, atau kartu anak harus melewati kapasitor elektrolitik yang tinggi pada papan induk. Header betina baris ganda 2,54mm yang ditinggikan ini memecahkan masalah itu dengan ketinggian badan 15mm dan kaki solder yang diperpanjang, memungkinkan desainer mengatur celah papan ke papan pada konektor alih-alih menambahkan penyangga dan langkah perakitan kedua.

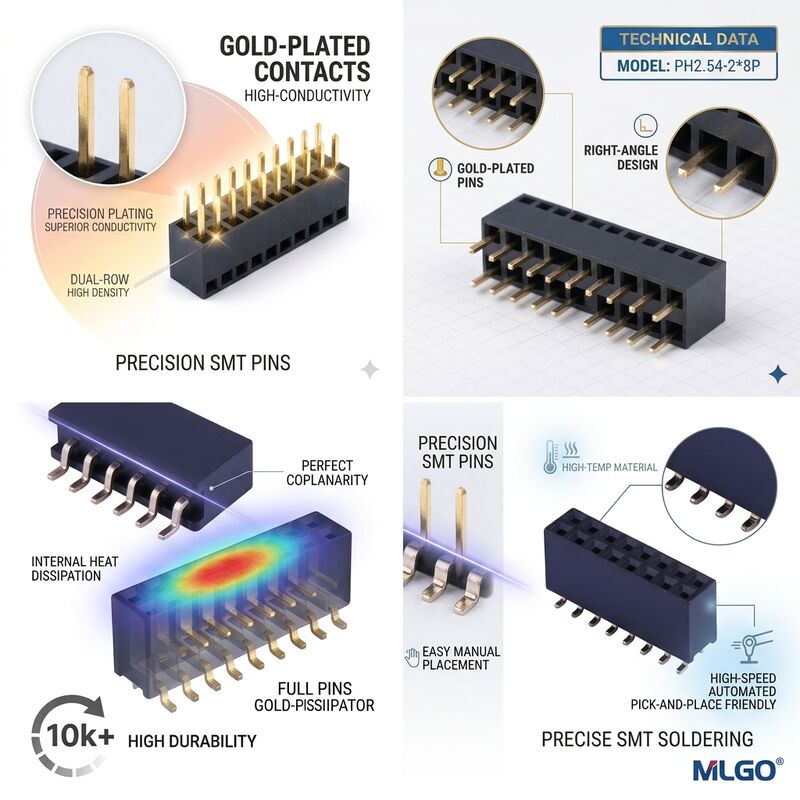

Insulator mempertahankan kisi kontak 2,54mm yang sama dengan header betina standar tetapi membentuk badan menjadi menara tinggi yang bergaris. Rusuk vertikal memperkuat menara sehingga tidak lentur saat header kawin dimasukkan dari sudut, dan ekor kontak yang diperpanjang cukup panjang untuk melewati papan 1,6mm dan masih menyisakan fillet solder penuh di bagian bawah. Kilau emas di atas nikel menjaga antarmuka kontak tetap stabil sementara badan tinggi menyerap tuas mekanis dari tumpukan yang dalam.

• Tinggi tumpukan 15mm: Menara 15mm yang dibentuk memperbaiki celah papan ke papan tanpa penyangga, menghemat satu langkah perakitan per pasangan papan.
• Geometri menara bergaris: Rusuk vertikal memperkuat badan yang ditinggikan sehingga penyisipan dari sudut tidak melenturkan bidang kontak.
• Kaki solder 3mm yang diperpanjang: Ekor panjang menyisakan fillet penuh pada papan 1,6mm dan tetap dapat disolder dari bawah dalam proses gelombang.
• Kisi 2,54mm penuh: Kontak tetap pada pitch standar, sehingga bagian tersebut cocok dengan header jantan baris ganda biasa apa pun.
• Kilau emas di atas nikel: Pelapisan nikel di bawah menjaga resistansi kontak tetap rendah dan mencegah tembaga bermigrasi ke lapisan emas.
• Gaya penyisipan yang konsisten: Pegas kontak yang seimbang berarti tumpukan 40 arah masih dapat dimasukkan dengan tangan tanpa alat tekan.

Soket yang ditinggikan adalah pekerja keras yang tenang untuk menumpuk papan. Mereka menahan papan driver LCD dan OLED di atas papan logika utama di panel instrumen, mengangkat modul komunikasi menjauh dari magnet pada catu daya, dan memisahkan kartu anak RF dari bidang ground digital yang bising. Dalam kontrol pencahayaan LED, mereka mengangkat papan driver sehingga aliran udara dapat melewati kedua PCB. Selubung industri menggunakannya alih-alih penyangga kuningan karena konektor melakukan penjarakan dan koneksi listrik dalam satu penempatan, yang mempersingkat waktu perakitan dan menghilangkan operasi pengencangan dari lini.

Tinggi badan 5,0, 8,5, 11,0, 15,0 dan 20,0mm semuanya diproduksi dari keluarga sisipan yang sama, sehingga mengganti desain ke tumpukan yang lebih tinggi tidak mengubah jejak PCB. Kami dapat memperpanjang ekor solder hingga 4,0mm untuk backplane tebal, membentuk pasak penentu posisi untuk penyelarasan pick and place, dan menambahkan dinding polarisasi sehingga header kawin hanya dapat dimasukkan satu arah. Untuk program volume, insulator dapat beralih ke PA9T di mana papan melewati reflow kedua, dan kontak dapat dipasok dengan emas selektif 0,38 mikron di area perkawinan saja untuk mengontrol biaya.

Soket tumpuk dikemas dalam kantong anti-statis berisi 1000 buah, dengan badan tinggi bersarang di nampan cetakan sehingga menara tidak menahan beban karton di atasnya. Setiap kantong membawa desikan dan kartu indikator kelembaban. Karton ekspor diberi peringkat hingga 15 kg kotor, dicetak dengan label netral CNJWY, dan ditutup dengan selotip anti-rusak. Untuk pengiriman laut, kami memallet dalam tumpukan yang dibungkus menyusut dengan pelindung tepi, yang menjaga menara agar tidak berubah bentuk di bawah beban di wadah yang lembab. Pencetakan karton khusus, label merek sendiri, dan kantong bagian dalam berbarcode tersedia, dan setiap lot dikirim dengan laporan pengukur ketinggian yang mencatat ketinggian badan aktual dari lima bagian sampel.
