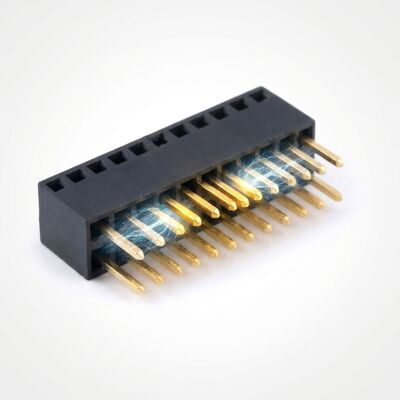

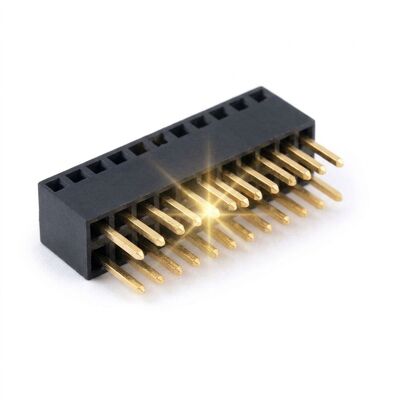

Konektor Header Female Pitch 2.54mm Tiga Baris 3x40P Through Hole Gold Flash PA6T

Desain papan yang kehabisan ruang tepi jarang membutuhkan selungkup yang lebih besar; mereka membutuhkan soket yang menumpuk lebih banyak sirkuit ke dalam jejak yang sama. Header betina tiga baris dengan jarak 2,54 mm ini menempatkan tiga baris kontak paralel di seluruh lebar tunggal 7,62 mm, sehingga antarmuka 120 posisi menempati area papan yang dibutuhkan soket dua baris konvensional hanya untuk 80 posisi. Jejak kaki tetap berada di dalam kisi 2,54 mm yang familiar, yang berarti header pin pria yang ada, shim jumper, dan rakitan pita masih cocok tanpa mendesain ulang sisi yang cocok.

Insulator dibentuk dari PA6T, poliamida suhu tinggi yang tahan terhadap penyolderan bebas timbal pada 260 C dan mempertahankan dimensinya setelah siklus termal berulang. Setiap kontak perunggu fosfor membawa lapisan emas di atas lapisan nikel, menjaga resistansi kontak di bawah 20 miliohm sepanjang masa pakai rakitan. Pegas kontak tertutup dua titik mencengkeram setiap tiang persegi 0,64 mm dengan kuat, yang penting pada bagian tiga baris karena baris tengah adalah yang paling sulit diperiksa setelah penyolderan.

• Kepadatan tiga baris: Tiga baris kontak pada lebar bodi 7,62 mm memberikan 50 persen lebih banyak posisi daripada soket dua baris dengan panjang yang sama.
• Kompatibel dengan kisi 2,54 mm: Kontak berada pada jarak standar 2,54 mm, sehingga header cocok dengan tiang dan shunt pria persegi 0,64 mm biasa.
• Bodi PA6T suhu tinggi: Insulator UL 94V-0 tahan terhadap penyolderan 260 C dan tetap stabil secara dimensional selama penyolderan gelombang.
• Kontak lapisan emas: Kontak perunggu fosfor berlapis nikel menjaga resistansi kontak di bawah 20 miliohm dan tahan terhadap korosi gesekan.
• Pegas kontak tertutup: Pegas empat jari mencengkeram setiap tiang di kedua sisi, melindungi integritas sinyal ketika baris tengah tersembunyi dari pemeriksaan.
• Penanda baris berkode warna: Indeks baris yang dibentuk di permukaan atas memungkinkan operator memverifikasi orientasi sebelum papan masuk ke oven penyolderan.

Header tiga baris muncul di mana pun papan kontrol harus menyerahkan bus paralel lebar tanpa bertambah panjang. Pemasangan tipikal termasuk backplane PLC industri yang merutekan 96 atau 120 sinyal antara kartu I/O dan papan induk, panel driver layar LED yang membutuhkan driver baris padat, ujung depan instrumen yang membawa banyak saluran analog, dan perlengkapan uji di mana satu penyisipan harus menghubungi seluruh susunan probe sekaligus. Karena bodi hanya selebar 7,62 mm, komponen ini juga cocok untuk penumpukan mezzanine pada perangkat medis genggam, di mana jarak papan ke papan ditentukan oleh selungkup yang ada.

Panjang dari 3 x 2 hingga 3 x 40 posisi dirakit dari strip kontak umum, sehingga biaya perkakas tidak dibebankan pada pesanan kecil. Kami dapat menyediakan ketebalan emas selektif 0,38, 0,76, atau 1,27 mikron berdasarkan permintaan, mengubah insulator menjadi PA9T atau PBT untuk program yang sensitif terhadap biaya, dan membentuk bos penentu lokasi atau kunci polarisasi ke dalam bodi ketika sisi yang cocok membutuhkan orientasi tunggal. Tim rekayasa kami menyimpan model 3D lengkap dan pola lahan PCB yang direkomendasikan, dan mengembalikan persetujuan gambar dalam waktu dua hari kerja untuk jejak kaki khusus.

Setiap header dihitung ke dalam kantong pelindung anti-statis dalam jumlah 1000 buah, dengan sachet pengering dan indikator kelembaban. Kantong kemudian dikemas ke dalam karton bergelombang kelas ekspor yang membawa label netral CNJWY, dan bidang pin dilindungi oleh sisipan busa yang dibentuk sehingga tidak ada kontak yang bersentuhan dengan dinding karton. Berat kotor karton tetap di bawah 15 kg, yang menjaga penanganan manual tetap dalam batas angkutan udara internasional, sementara muatan palet untuk angkutan laut dibungkus regangan dan diikat untuk kontrol kelembaban. Label kode batang khusus, karton merek sendiri, dan kemasan dalam yang diuji jatuh tersedia untuk pelanggan distribusi. Setiap batch disertai dengan laporan dimensi, sertifikat ketebalan pelapisan, dan deklarasi RoHS yang diambil dari lot produksi yang sama.
