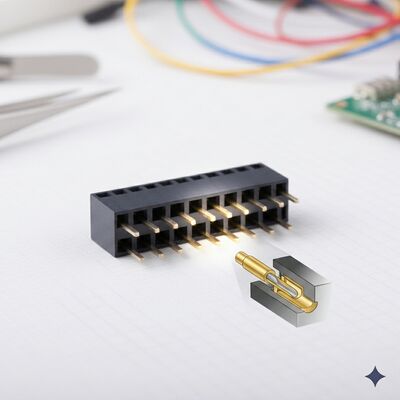

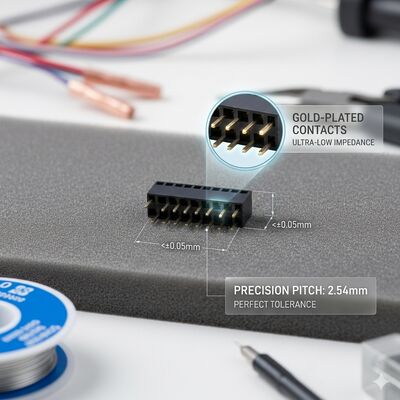

Konektor Header Female Baris Ganda Otomotif 2.54MM Gold Flash PA9T Getaran Tinggi PCB Through Hole IP67

CNJWY memperkenalkan Konektor Header Female Baris Ganda 2.54MM Tingkat Otomotif, yang dirancang khusus dari awal untuk memenuhi tuntutan keandalan ekstrem dari sistem elektronik kendaraan modern. Dibangun dengan termoplastik suhu tinggi PA9T yang diberi peringkat untuk operasi berkelanjutan dari -55°C hingga +125°C dan divalidasi terhadap profil getaran otomotif hingga 10G RMS, konektor ini dirancang untuk bertahan dalam lingkungan bawah kap, pemasangan sasis, dan kabin yang keras yang ditemui pada kendaraan penumpang, truk komersial, dan peralatan off-highway. Kontak perunggu fosfor berlapis emas kilat mempertahankan koneksi listrik yang stabil meskipun terjadi siklus termal konstan, guncangan mekanis, dan getaran frekuensi tinggi yang akan menyebabkan korosi gesekan dan kegagalan intermiten pada konektor tingkat komersial standar. Terminasi lubang tembus dengan ekor solder yang diperkuat memberikan kekuatan penahan mekanis yang diperlukan untuk menahan bertahun-tahun operasi kendaraan tanpa kelelahan sambungan solder. Meskipun diposisikan sebagai solusi tingkat otomotif, karakteristik keandalan yang ditingkatkan dari konektor ini membuatnya sama cocok untuk pensinyalan kereta api, elektronik kelautan, robotika industri, dan aplikasi apa pun di mana kegagalan konektor tidak dapat diterima.

• Validasi Lingkungan Otomotif: Dirancang untuk memenuhi persyaratan tekanan lingkungan dari kualifikasi komponen pasif AEC-Q200, termasuk siklus kejutan termal dari -55°C hingga +125°C, pengujian ketahanan kelembaban pada 85°C/85% RH, dan paparan korosi gas campuran yang mengalir. Validasi ini memastikan kinerja yang konsisten di seluruh masa pakai layanan kendaraan penuh.
• Ketahanan Getaran 10G RMS: Desain terminasi lubang tembus yang diperkuat dengan area kontak bantalan solder yang diperbesar telah divalidasi di bawah profil getaran acak hingga 10G RMS di seluruh rentang frekuensi 10Hz hingga 2000Hz, memenuhi persyaratan ISO 16750-3 untuk komponen elektronik yang dipasang di sasis dan mesin.
• Rentang Suhu Diperpanjang PA9T: Isolator poliamida berkinerja tinggi PA9T yang diperkuat dengan serat kaca 30% mempertahankan sifat mekanik dan dielektrik di seluruh rentang suhu otomotif -55°C hingga +125°C, tanpa kerapuhan pada suhu rendah dan tanpa pelunakan pada suhu tinggi.
• Pelapisan Kilat Emas Tahan Gesekan: Sistem pelapisan nikel di atas emas kilat pada kontak perunggu fosfor tahan terhadap korosi gesekan, mekanisme kegagalan yang disebabkan oleh gerakan mikro antara kontak yang terpasang di bawah getaran. Resistansi kontak yang stabil di bawah 20mΩ dipertahankan sepanjang masa pakai konektor meskipun terjadi tekanan lingkungan yang konstan.
• Desain Sambungan Solder yang Diperkuat: Ekor solder lubang tembus dengan diameter 0,65mm dan panjang 3,0mm memberikan area kontak sambungan solder 50% lebih banyak daripada desain konektor komersial standar. Penguatan ini mencegah keretakan kelelahan sambungan solder yang merupakan mode kegagalan utama konektor lubang tembus di lingkungan getaran tinggi.
• Dokumentasi Kualitas Komprehensif: Setiap lot produksi tingkat otomotif mencakup sertifikasi material lengkap, laporan pengukuran ketebalan pelapisan, dan data pengujian spesifik lot untuk gaya penyisipan, resistansi kontak, dan tegangan tahan dielektrik. Paket dokumentasi PPAP Level 3 tersedia untuk persyaratan persetujuan suku cadang produksi otomotif.

Konektor header female tingkat otomotif sangat penting untuk keandalan arsitektur elektronik kendaraan modern. Unit kontrol mesin (ECU) dan modul kontrol powertrain menggunakan konektor ini untuk antarmuka sensor, driver aktuator, dan koneksi bus komunikasi di mana kegagalan dapat mengakibatkan immobilisasi kendaraan atau ketidakpatuhan emisi. Sistem bantuan pengemudi canggih (ADAS) termasuk modul radar, LiDAR, dan kamera bergantung pada konektor tahan getaran untuk menjaga integritas data sensor yang penting untuk pengereman darurat otonom dan fungsi menjaga jalur. Modul kontrol bodi yang mengelola pencahayaan, kontrol iklim, power window, dan penguncian sentral mengandalkan konektor ini untuk operasi yang andal di berbagai variasi suhu kabin yang ekstrem. Sistem manajemen baterai kendaraan listrik (BMS) menggunakan konektor tingkat otomotif untuk pemantauan tegangan sel dan interkoneksi penginderaan suhu di mana koneksi intermiten dapat menyebabkan kondisi ketidakseimbangan sel yang berbahaya. Sistem infotainment, kluster instrumen, dan modul telematika mendapat manfaat dari keandalan konektor yang ditingkatkan di lingkungan dasbor yang terkena pemanasan sinar matahari langsung. Di luar otomotif, sistem pensinyalan kereta api dan kontrol kereta api, elektronik navigasi kelautan, sistem kontrol pitch turbin angin, interkoneksi sambungan robot industri, dan elektronik kendaraan darat pertahanan semuanya menggunakan konektor tingkat otomotif untuk keandalannya yang terbukti di lingkungan operasional yang menuntut.

Konektor header female tingkat otomotif CNJWY dikemas dalam tabung pelindung anti-statis dengan sisipan busa peredam getaran tambahan untuk mencegah gesekan kontak selama transportasi. Setiap tabung menampung 10-35 konektor tergantung pada jumlah pin. Untuk pelanggan Tier-1 otomotif bervolume tinggi, sistem pengemasan yang dapat dikembalikan khusus dengan kantong baki yang dimesin presisi tersedia untuk mendukung pengiriman jalur produksi tepat waktu (JIT). Semua bahan pengemasan memenuhi persyaratan perlindungan ESD industri otomotif sesuai IEC 61340-5-1. Setiap lot produksi menjalani inspeksi optik otomatis 100% ditambah pengujian sampel lot untuk gaya penyisipan, resistansi kontak (semua posisi), tegangan tahan dielektrik, dan verifikasi dimensi terhadap gambar yang disetujui pelanggan. Sertifikasi material lengkap, laporan XRF pengukuran ketebalan pelapisan, dan dokumentasi ketertelusuran lot disediakan sebagai standar. Manufaktur CNJWY beroperasi di bawah sistem manajemen mutu bersertifikat ISO9001:2015 dan IATF 16949 dengan kepatuhan UL, SGS, ROHS, dan REACH penuh. Paket pengajuan PPAP Level 3, pelaporan data material IMDS, dan konfigurasi khusus spesifik otomotif didukung melalui tim teknik otomotif kami yang berdedikasi. Pengiriman standar adalah 7-10 hari kerja dengan jumlah pesanan minimum 2.000 buah.
