Konektor Header Female SMD Sudut Kanan Pitch 1.27MM Profil Rendah Baris Ganda Desain PCB Ultra-Tipis Kilat Emas

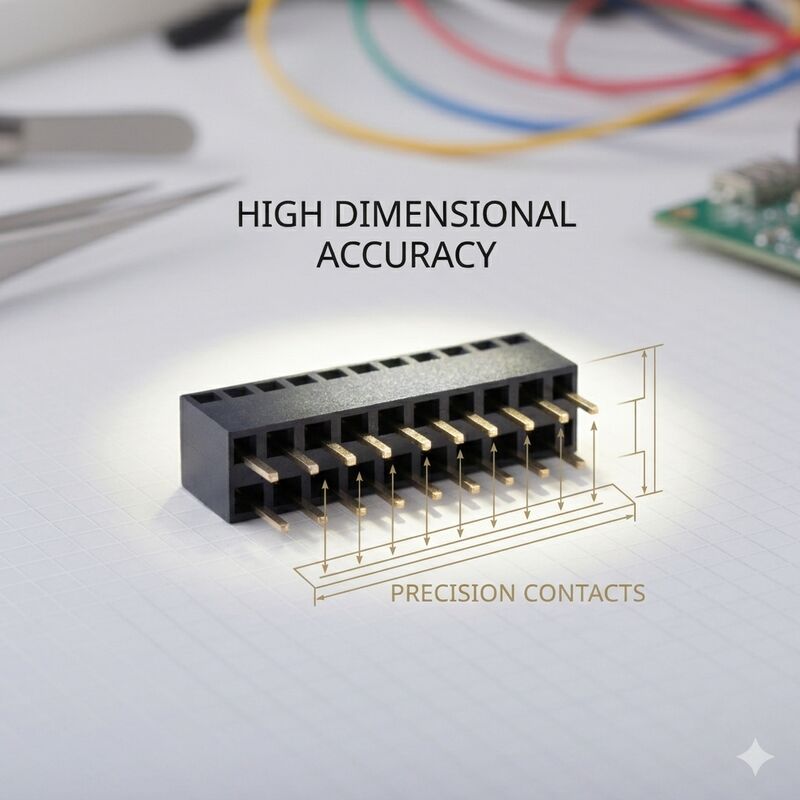

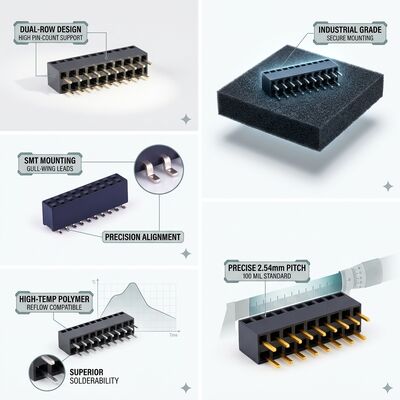

CNJWY memperkenalkan Konektor Header Female SMD Sudut Kanan Pitch 1.27MM Profil Rendah, yang direkayasa sebagai solusi definitif untuk produk elektronik yang sangat ramping di mana setiap milimeter ketinggian penting. Dengan profil di atas papan hanya 3,5 mm, konektor ini memungkinkan pemasangan papan-ke-papan horizontal dalam selungkup setipis 5 mm secara keseluruhan, menjadikannya sangat diperlukan untuk generasi terbaru laptop ultraportabel, komputer tablet, dan sistem tertanam profil ramping. Desain SMD sudut kanan merutekan koneksi secara paralel dengan permukaan PCB, menghilangkan penalti ketinggian penumpukan vertikal dari konektor vertikal tradisional sambil mempertahankan kepadatan interkoneksi baris ganda dengan jarak pitch 1,27 mm. Kontak perunggu fosfor berlapis emas kilat memastikan koneksi resistansi rendah yang andal dalam aplikasi sinyal tingkat rendah, sementara housing PA6T suhu tinggi tahan terhadap perakitan ulang SMT bebas timbal tanpa deformasi. Konfigurasi baris ganda dari 04P hingga 80P memberikan fleksibilitas desain yang komprehensif, dari interkoneksi sensor miniatur hingga bus data paralel berdensitas tinggi dalam platform komputasi tertanam yang terbatas ruangnya.

• Profil Di Atas Papan Ultra-Rendah 3,5 MM: Dengan ketinggian hanya 3,5 mm di atas permukaan PCB, konektor ini memungkinkan desain produk dengan ketebalan selungkup total serendah 5 mm, memenuhi persyaratan faktor bentuk yang menuntut dari ultrabook modern, tablet, dan gateway IoT ramping di mana volume internal sangat terbatas.
• Optimalisasi Ruang Sudut Kanan: Orientasi 90 derajat merutekan konektor pemasangan secara horizontal, menghilangkan kebutuhan akan ruang vertikal di atas PCB. Ini memungkinkan konfigurasi I/O tepi papan, penumpukan kartu anak horizontal, dan penempatan konektor akses samping dalam selungkup yang sempit.
• Perakitan Otomatis SMD: Timah SMD sayap camar dioptimalkan untuk proses pencetakan pasta solder dan reflow standar. Koplanaritas dipertahankan dalam 0,10 mm di semua timah, memastikan pembentukan sambungan solder yang konsisten selama reflow bebas timbal dengan suhu puncak 260°C.
• Kepadatan Pitch Halus 1,27 MM: Pitch 1,27 mm memberikan kepadatan interkoneksi dua kali lipat dari konektor 2,54 mm, memungkinkan konfigurasi baris ganda hingga 80 posisi dalam panjang konektor sekitar 50 mm, mendukung perutean sinyal yang kompleks dalam tata letak PCB yang sangat ringkas.
• Integritas Sinyal Kilat Emas: Pelapisan kilat emas yang konsisten pada kontak perunggu fosfor mempertahankan resistansi kontak di bawah 30mΩ, menjaga integritas sinyal untuk antarmuka digital berkecepatan tinggi termasuk sinyal USB, MIPI, dan LVDS yang umum digunakan pada produk elektronik konsumen ramping.
• Keandalan Reflow PA6T: Isolator PA6T yang diperkuat serat kaca mempertahankan toleransi pitch kontak 1,27 mm yang tepat melalui siklus termal reflow SMT yang lengkap, menghilangkan masalah penyelarasan pasca-perakitan yang dapat menyebabkan kegagalan pemasangan pada desain konektor profil rendah.

Konektor header female SMD sudut kanan pitch 1,27 mm profil rendah dirancang khusus untuk produk di mana kendala ketinggian adalah pertimbangan desain dominan. Laptop ultraportabel dan tablet konvertibel 2-in-1 menggunakan konektor ini untuk interkoneksi papan-ke-papan internal di mana ketebalan sasis membatasi ketinggian konektor di bawah 4 mm. Modul drive solid-state (SSD) dalam faktor bentuk M.2 dan mSATA menggunakan konektor sudut kanan profil rendah untuk integrasi subsistem penyimpanan yang ringkas. Perakitan internal smartphone dan tablet termasuk koneksi fleksibel-ke-papan modul kamera, interkoneksi hub sensor, dan koneksi papan driver tampilan mendapat manfaat dari profil ultra-ramping. Teknologi yang dapat dikenakan termasuk headset AR/VR membutuhkan ketinggian konektor minimal untuk interkoneksi sensor dan tampilan internal. Klien ramping industri, pemutar signage digital, dan PC tertanam tanpa kipas di lingkungan pemasangan yang terbatas menggunakan konektor profil rendah untuk konektivitas papan I/O. Aplikasi tambahan termasuk pengontrol penerbangan drone, modul infotainment otomotif, perangkat diagnostik genggam medis, dan instrumen uji portabel di mana ketebalan selungkup secara langsung memengaruhi kegunaan produk dan daya saing pasar.

Konektor SMD sudut kanan profil rendah CNJWY dipasok dalam kemasan tape-and-reel yang direkayasa khusus untuk penempatan otomatis berkecepatan tinggi komponen profil rendah. Kuantitas gulungan standar berkisar dari 800 hingga 2.500 buah tergantung pada jumlah pin, dengan gulungan berdiameter 330 mm pada pita pembawa selebar 16 mm atau 24 mm. Permukaan pengambilan vakum pada badan konektor dirancang untuk penanganan yang andal oleh nosel penempatan SMT standar tanpa memerlukan perkakas khusus. Semua komponen dikirim dalam kantong penghalang kelembaban dengan desikan dan indikator HIC sesuai standar IPC/JEDEC J-STD-020 MSL Level 3. Desain profil rendah dilindungi selama transit oleh geometri saku khusus yang mencegah deformasi timah. Setiap lot produksi menjalani inspeksi optik otomatis 100% untuk koplanaritas timah, verifikasi ketinggian bodi dalam toleransi 0,10 mm, dan pengukuran penyelarasan kontak. CNJWY mempertahankan proses manufaktur bersertifikat ISO9001:2015 dengan kepatuhan penuh UL, SGS, ROHS, dan REACH. Ketinggian di atas papan khusus, opsi pelapisan emas selektif, dan warna isolator spesifik aplikasi tersedia melalui tim teknik OEM kami. Pengiriman standar adalah 7-10 hari kerja dengan jumlah pesanan minimum 2.000 buah.
