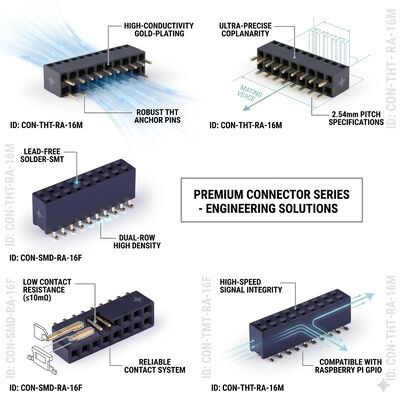

Konektor Soket Header Female Baris Ganda Tinggi 8.5MM Pitch 2.54MM Flash Emas PA6T Through Hole Berdiri

CNJWY menawarkan Soket Header Female Baris Ganda Ketinggian Terangkat Khusus 8.5MM Pitch 2.54MM, yang direkayasa untuk memberikan jarak vertikal tambahan antara PCB yang ditumpuk dalam rakitan multi-board. Dengan ketinggian bodi isolator 8.5mm di atas permukaan PCB, konektor ini menciptakan jarak yang cukup untuk mengakomodasi komponen tinggi, heatsink, atau saluran aliran udara pada board pasangan, menghilangkan kebutuhan akan board interposer yang mahal atau solusi sirkuit fleksibel. Profil terangkat sangat berharga dalam desain elektronik daya di mana manajemen termal memerlukan jarak konveksi, dan dalam sistem sinyal campuran di mana isolasi antara bagian board tegangan tinggi dan tegangan rendah sangat penting. Konfigurasi baris ganda yang mencakup 04P hingga 80P memberikan interkoneksi kepadatan tinggi sementara kontak perunggu fosfor berlapis emas flash memastikan kinerja listrik yang andal di seluruh masa pakai yang diperpanjang. Terminasi through-hole memberikan penahan mekanis yang kuat yang menahan gaya pengungkit yang meningkat yang melekat pada desain konektor yang terangkat.

• Profil Isolator Terangkat 8.5MM: Ketinggian penyangga 8.5mm memberikan jarak yang luas antara PCB yang ditumpuk, memungkinkan penempatan komponen hingga ketinggian 6mm pada permukaan board yang berhadapan. Ini menghilangkan batasan desain umum di mana ketinggian konektor membatasi pemilihan komponen pada board yang berdekatan dalam rakitan padat.
• Manajemen Termal yang Ditingkatkan: Celah board-ke-board yang terangkat menciptakan saluran aliran udara alami antara PCB yang ditumpuk, meningkatkan pendinginan konvektif komponen daya. Dalam sistem yang didinginkan dengan udara paksa, jarak 8.5mm memastikan kecepatan aliran udara yang memadai melalui celah antar-board untuk pembuangan panas yang efektif.
• Kepatuhan Jarak Tegangan Tinggi: Peningkatan pemisahan fisik antara board meningkatkan jarak rambat dan jarak bebas, mendukung kepatuhan terhadap standar keselamatan IEC 60950 dan IEC 62368 untuk peralatan yang memerlukan isolasi yang diperkuat antara sirkuit primer dan sekunder.
• Desain Mekanis yang Diperkuat: Bodi isolator yang diperpanjang menggabungkan struktur dasar yang diperkuat dengan ekor solder yang diperbesar untuk stabilitas mekanis yang lebih baik. Terminasi through-hole dengan ukuran pad yang luas menahan momen lentur yang meningkat yang diciptakan oleh ketinggian konektor yang terangkat selama operasi pemasangan dan pelepasan.

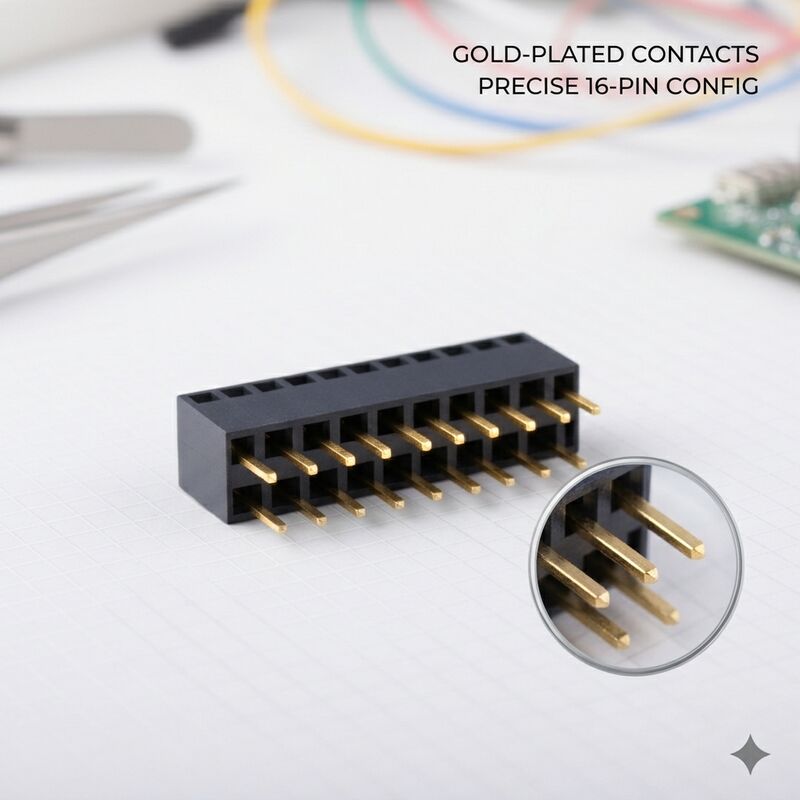

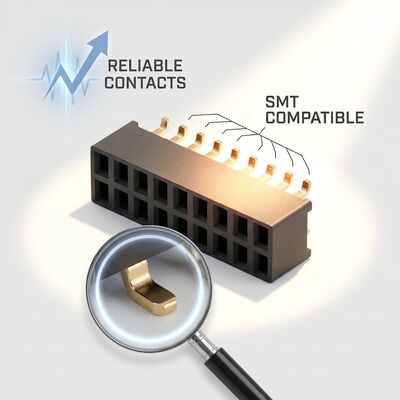

• Keandalan Kontak Flash Emas: Kontak perunggu fosfor dengan pelapisan flash emas yang seragam mempertahankan resistansi kontak yang stabil di bawah 20mΩ di seluruh masa pakai terukur penuh 300 siklus pemasangan, memastikan integritas sinyal yang konsisten bahkan ketika konektor mengalami sedikit lenturan mekanis yang melekat pada desain yang terangkat.
• Opsi Jumlah Pin Fleksibel: Konfigurasi baris ganda dari 04P hingga 80P mengakomodasi berbagai persyaratan desain, dari interkoneksi daya dan ground sederhana yang hanya membutuhkan beberapa posisi hingga antarmuka bus data kompleks yang membutuhkan konektivitas jumlah pin tinggi antara board yang ditumpuk.

Soket header female ketinggian terangkat 8.5mm mengatasi tantangan desain mekanis spesifik dalam rakitan elektronik multi-board. Modul catu daya menggunakan konektor ini untuk menciptakan jarak bagi kapasitor elektrolit tinggi, transformator, dan heatsink yang dipasang pada board daya pasangan. Sistem penggerak motor industri memanfaatkan profil terangkat untuk menjaga jarak isolasi antara tahap daya tegangan tinggi dan sirkuit kontrol tegangan rendah pada board yang berdekatan. Sistem pencahayaan LED mendapat manfaat dari celah yang meningkat untuk manajemen termal, memungkinkan panas dari komponen driver LED untuk dibuang melalui konveksi alami antara PCB yang ditumpuk. Peralatan telekomunikasi termasuk amplifier daya stasiun pangkalan dan modul filter RF memanfaatkan konektor terangkat untuk penumpukan board dalam sasis yang didinginkan dengan udara paksa. Instrumentasi uji dan pengukuran menggunakan jarak tambahan untuk mengakomodasi komponen referensi kalibrasi. Modul kontrol bodi otomotif dan sistem manajemen baterai menggunakan ketinggian terangkat untuk isolasi dalam arsitektur tegangan campuran. Aplikasi tambahan termasuk board distribusi daya server, antarmuka kontrol UPS, dan rakitan tumpuk mikroinverter surya di mana jarak komponen dan manajemen termal merupakan pertimbangan desain kritis.

Soket header female ketinggian terangkat CNJWY dikemas dalam tabung pelindung anti-statis yang dirancang khusus untuk mengakomodasi ketinggian isolator 8.5mm tanpa deformasi kontak. Setiap tabung menampung 10-35 konektor tergantung pada jumlah pin, dengan spacer mencegah kontak konektor-ke-konektor selama transit. Untuk pelanggan perakitan otomatis, pengemasan baki khusus dengan kantong yang dimesin presisi tersedia. Semua bahan pengemasan aman ESD dan menyertakan perlindungan kelembaban yang sesuai untuk kondisi penyimpanan gudang standar. Setiap lot produksi menjalani inspeksi visual 100% termasuk verifikasi pengukuran ketinggian bodi, pemeriksaan keselarasan kontak, dan pengujian gaya penyisipan. Manufaktur CNJWY beroperasi di bawah sistem kualitas bersertifikat ISO9001:2015 dengan kepatuhan UL, SGS, ROHS, dan REACH di seluruh lini produk lengkap. Ketinggian bodi khusus di atas 8.5mm, panjang pin spesifik aplikasi, dan opsi pelapisan emas selektif tersedia melalui tim teknik OEM kami. Pengiriman standar adalah 7-10 hari kerja dengan jumlah pesanan minimum 2.000 buah.
