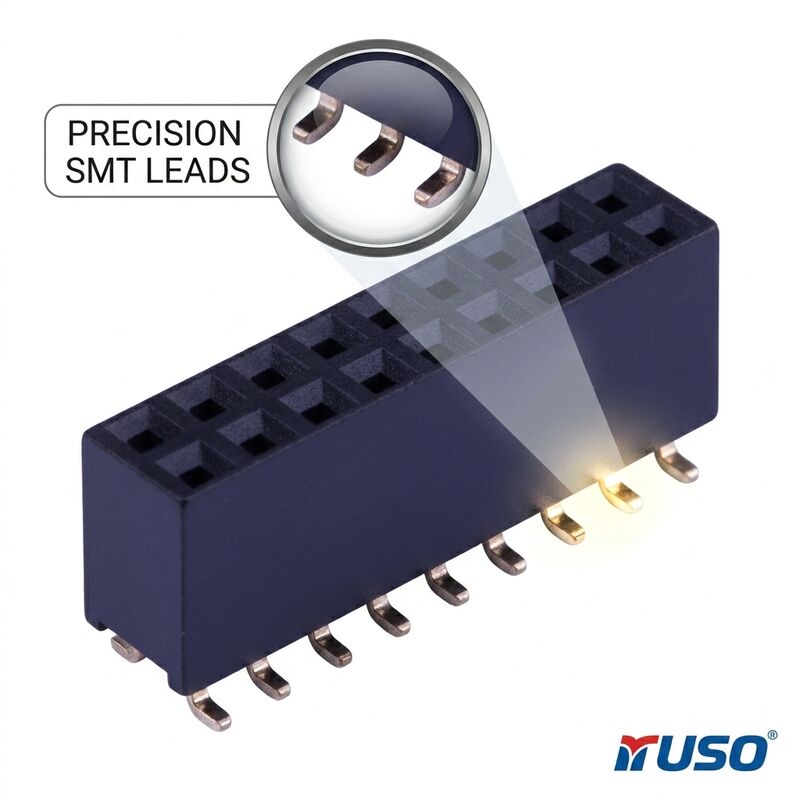

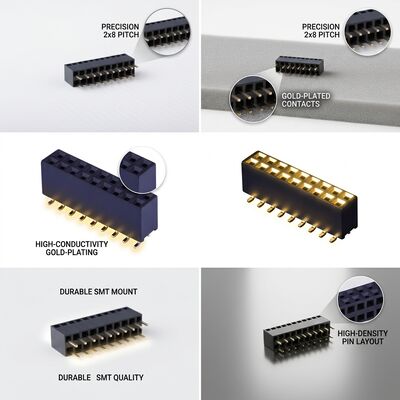

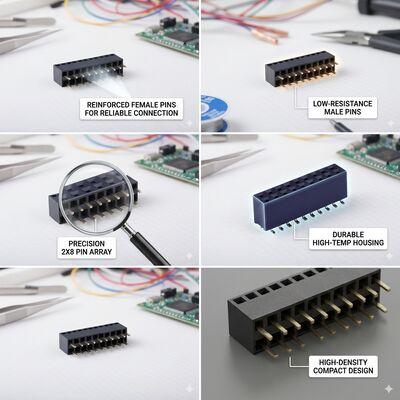

Konektor Header Female Pitch Ultra-Halus 1.0MM Baris Ganda Kilat Emas PA6T 04P-80P Soket PCB Kepadatan Tinggi

CNJWY memperkenalkan Konektor Header Betina Pitch Ultra-Halus 1.0MM Baris Ganda yang canggih, mewakili garis depan teknologi interkoneksi miniatur untuk elektronik portabel dan wearable generasi mendatang. Dengan pitch kontak hanya 1.0mm, konektor ini mencapai kepadatan interkoneksi sekitar 2,5 kali lebih besar daripada konektor 2.54mm tradisional, memungkinkan miniaturisasi PCB yang belum pernah terjadi sebelumnya tanpa mengorbankan jumlah saluran sinyal. Kontak perunggu fosfor yang direkayasa presisi memiliki pelapisan kilat emas untuk transmisi sinyal tingkat rendah yang andal, sementara housing termoplastik suhu tinggi PA6T memastikan stabilitas dimensi melalui perakitan reflow bebas timbal. Konfigurasi baris ganda dari 04P hingga 80P memberikan fleksibilitas desain yang komprehensif untuk aplikasi mulai dari modul fusi sensor ringkas hingga antarmuka sistem-pada-modul yang kompleks. Terminasi SMT dengan koplanaritas timbal yang dioptimalkan memberikan pembentukan sambungan solder yang konsisten di lingkungan perakitan otomatis bervolume tinggi, menjadikan konektor ini pilihan definitif untuk elektronik konsumen, perangkat IoT, dan perangkat wearable medis yang menuntut fungsionalitas maksimum dalam ruang minimal.

• Miniaturisasi 1.0MM Canggih Industri: Pada pitch 1.0mm, konektor ini mencapai kepadatan interkoneksi tertinggi dalam portofolio header betina CNJWY. Konektor baris ganda 40 posisi menempati area PCB sekitar 20mm x 4mm, memungkinkan perutean sinyal multi-saluran dalam desain yang dibatasi ruang seperti jam tangan pintar, earbud nirkabel, dan perangkat medis implan.
• Kontak Mikro yang Dibentuk Presisi: Setiap kontak perunggu fosfor dicap presisi untuk mempertahankan gaya penyisipan dan penarikan yang konsisten meskipun geometrinya miniatur. Sistem pelapisan nikel di atas kilat emas memastikan resistansi kontak yang stabil di bawah 30mΩ untuk sinyal analog tingkat rendah dan digital berkecepatan tinggi di ratusan siklus pemasangan.
• Siap Perakitan Otomatis SMT: Timbal SMT pitch halus direkayasa agar kompatibel dengan proses penempatan komponen standar 0201 dan 0402. Kemasan tape-and-reel dengan dimensi saku presisi dan permukaan pengambilan vakum memungkinkan penanganan yang andal oleh chip shooter berkecepatan tinggi dan placer multifungsi dari semua produsen peralatan utama.
• Stabilitas Termal PA6T: Isolator PA6T yang diperkuat serat kaca mempertahankan toleransi posisi kontak yang tepat melalui siklus termal reflow bebas timbal yang lengkap, memastikan keselarasan pemasangan yang konsisten dengan header pin jantan pitch 1.0mm setelah perakitan.
• Jumlah Saluran Sinyal yang Diperluas: Dengan konfigurasi baris ganda yang diperluas hingga 80 posisi, desainer dapat merutekan hingga 80 saluran sinyal diskrit melalui sepasang konektor tunggal, secara dramatis menyederhanakan tata letak PCB untuk fungsi kompleks termasuk antarmuka kamera MIPI, bus tampilan paralel, dan larik sensor multi-saluran.
• Solusi Tumpuk Profil Rendah: Desain SMT vertikal dengan ketinggian terpasang serendah 5.0mm memungkinkan penumpukan papan-ke-papan yang rapat dalam selungkup produk ultra-tipis, mendukung tren menuju smartphone, tablet, dan perangkat medis portabel yang lebih tipis.

Konektor header betina pitch ultra-halus 1.0mm memungkinkan miniaturisasi di seluruh aplikasi elektronik yang paling menuntut. Smartphone dan tablet menggunakan konektor ini untuk antarmuka modul kamera, koneksi fleksibel-ke-papan tampilan, dan interkoneksi hub sensor. Teknologi wearable termasuk jam tangan pintar, pelacak kebugaran, dan kacamata realitas tertambah mengandalkan jejak minimal konektor untuk interkoneksi kepadatan tinggi di dalam selungkup yang sangat ringkas. Perangkat medis seperti monitor glukosa berkelanjutan, alat bantu dengar, dan patch EKG wearable mendapat manfaat dari keandalan konektor dalam aplikasi kritis kehidupan. Perangkat tepi IoT termasuk node sensor lingkungan, tag pelacak aset, dan pengontrol bangunan pintar menggunakan konektor ini untuk integrasi sensor modular. Aplikasi drone dan robotika memanfaatkan jumlah pin yang tinggi untuk interkoneksi pengontrol penerbangan dan driver motor yang ringkas. Aplikasi tambahan termasuk penumpukan papan drive solid-state (SSD), pengontrol gimbal kamera, instrumen spektroskopi portabel, dan muatan ilmiah miniatur untuk satelit CubeSat.

Konektor pitch ultra-halus CNJWY 1.0mm dipasok secara eksklusif dalam kemasan tape-and-reel yang direkayasa untuk penempatan otomatis berkecepatan tinggi. Kuantitas gulungan standar berkisar dari 1.000 hingga 3.000 buah tergantung pada jumlah pin, dengan gulungan berdiameter 330mm pada pita pembawa selebar 16mm atau 24mm. Semua komponen dikirim dalam kantong penghalang kelembaban dengan desikan dan indikator HIC, diberi peringkat hingga IPC/JEDEC J-STD-020 MSL Level 3. Kemasan dalam yang disegel vakum dengan bahan konduktif aman ESD melindungi timbal pitch halus dari kerusakan mekanis selama transit. Setiap lot produksi menjalani inspeksi optik otomatis 100% untuk koplanaritas timbal, akurasi posisi kontak, dan integritas bantalan solder. CNJWY mempertahankan manufaktur bersertifikat ISO9001:2015 dengan kepatuhan UL, SGS, ROHS, dan REACH. Desain lead frame kustom, opsi pelapisan emas selektif, dan warna isolator spesifik aplikasi didukung melalui program teknik OEM khusus kami. Pengiriman standar adalah 7-10 hari kerja dengan jumlah pesanan minimum 2.000 buah.
