SMT Surface Mount 1.27MM Pitch Female Header Connector Dual Row Gold Flash PA6T PCB Assembly

CNJWY memperkenalkan Konektor Header Female Ganda SMT Surface Mount 1.27MM Pitch canggihnya, yang dirancang khusus untuk lingkungan perakitan PCB otomatis bervolume tinggi. Pitch halus 1,27mm memberikan kepadatan interkoneksi dua kali lipat dari konektor 2,54mm tradisional dalam jejak papan yang identik, menjadikannya pilihan optimal untuk elektronik yang diminimalkan di mana ruang PCB sangat berharga. Setiap konektor dilengkapi dengan timah SMT presisi datar-koplanar yang direkayasa untuk pembentukan sambungan solder yang konsisten selama proses reflow inframerah atau fase uap. Pelapisan kilat emas pada kontak perunggu fosfor memastikan koneksi listrik resistansi rendah yang andal, sementara housing termoplastik PA6T suhu tinggi tahan terhadap profil termal reflow bebas timbal penuh tanpa deformasi. Konfigurasi baris ganda dari posisi 02 hingga 80 memberikan solusi kepadatan tinggi yang fleksibel untuk penumpukan papan-ke-papan pada perangkat portabel, modul IoT, dan pengontrol industri ringkas.

• Pitch Halus 1,27MM Kepadatan Tinggi: Dengan setengah pitch dari konektor konvensional 2,54mm, desain ini menggandakan kepadatan koneksi sinyal per unit area PCB. Konektor baris ganda 1,27mm 40-posisi menempati jejak yang kira-kira sama dengan header baris tunggal 2,54mm 20-posisi, memungkinkan miniaturisasi papan yang signifikan.

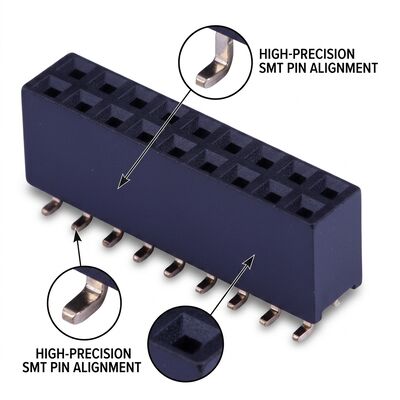

• Terminasi SMT yang Kompatibel dengan Reflow: Timah SMT sayap camar dioptimalkan untuk perakitan pick-and-place otomatis dengan proses stensil pasta solder standar. Koplanaritas dipertahankan dalam 0,10mm di semua timah, memastikan pembasahan solder dan pembentukan fillet yang konsisten selama profil reflow bebas timbal yang memuncak pada 260°C.
• Sistem Kontak Kilat Emas: Pelapisan kilat emas seragam di atas penghalang difusi nikel memastikan resistansi kontak tetap di bawah 20mΩ, memberikan integritas sinyal yang stabil baik untuk sinyal analog tingkat rendah maupun bus komunikasi digital di seluruh masa pakai 300 siklus pemasangan yang dinilai.
• Housing Suhu Tinggi PA6T: Isolator PA6T yang diperkuat serat kaca mencapai klasifikasi mudah terbakar UL94V-0 dan menunjukkan perubahan dimensi yang dapat diabaikan melalui seluruh siklus reflow bebas timbal, mempertahankan akurasi posisi pin untuk keselarasan pemasangan yang andal pasca-perakitan.
• Dioptimalkan untuk Perakitan Otomatis: Desain isolator datar-atas dengan zona pengambilan vakum yang jelas memungkinkan penanganan yang andal oleh nosel penempatan SMT standar. Kemasan tape-and-reel dengan lebar carrier 16mm atau 24mm terintegrasi secara mulus dengan semua platform pick-and-place arus utama.
• Cakupan Jumlah Pin Komprehensif: Rentang jumlah pin baris ganda yang luas dari 04P (2x2) hingga 80P (2x40) mengakomodasi berbagai persyaratan desain, mulai dari modul sensor mini yang hanya membutuhkan beberapa jalur sinyal hingga sistem akuisisi data kompleks yang membutuhkan puluhan interkoneksi paralel.

Konektor header female SMT pitch 1,27mm mengatasi tantangan miniaturisasi di seluruh industri elektronik. Perangkat konsumen portabel termasuk smartphone, tablet, dan elektronik yang dapat dikenakan memanfaatkan pitch halus untuk interkoneksi kepadatan tinggi dalam selubung yang sangat terbatas. Node sensor Internet of Things (IoT), gateway komputasi tepi, dan pengontrol rumah pintar menggunakan konektor ini untuk penumpukan PCB modular dalam faktor bentuk ringkas. Perangkat yang dapat dikenakan medis, alat diagnostik portabel, dan modul komunikasi implan mendapat manfaat dari jejak konektor yang kecil dan perakitan SMT yang andal. Aplikasi industri termasuk modul ekspansi PLC ringkas, blok I/O jarak jauh, dan papan antarmuka sensor terdistribusi. Skenario penerapan tambahan mencakup pengontrol penerbangan drone, modul kamera ADAS otomotif, driver pencahayaan solid-state, dan instrumentasi pengujian dan pengukuran portabel yang membutuhkan interkoneksi papan-ke-papan yang padat.

Konektor header female SMT CNJWY dipasok dalam kemasan tape-and-reel standar industri untuk integrasi perakitan otomatis yang mulus. Kuantitas reel standar berkisar dari 500 hingga 2.000 buah tergantung pada jumlah pin, dengan reel berdiameter 330mm yang mengakomodasi mekanisme pengumpan standar. Semua komponen dikemas dalam kantong penghalang kelembaban dengan desikan dan kartu indikator kelembaban, memenuhi persyaratan IPC/JEDEC J-STD-020 MSL Level 3. Pita carrier konduktif yang aman ESD memastikan perlindungan komponen selama penanganan dan penempatan. Setiap lot produksi menjalani inspeksi optik otomatis (AOI) untuk koplanaritas timah, kesesuaian dimensi, dan kualitas permukaan akhir. Manufaktur CNJWY bersertifikat ISO9001:2015 dengan kepatuhan UL, SGS, ROHS, dan REACH di semua lini produk. Tata letak pad solder kustom, ketebalan pelapisan emas selektif, dan konfigurasi pin pesanan tersedia melalui tim dukungan teknik OEM kami. Waktu pengiriman standar adalah 7-10 hari kerja dengan jumlah pesanan minimum 2.000 buah.
