Double Row 2.54MM Right Angle Female Header Connector 04P-80P Gold Flash PA6T PCB Melalui Lubang

CNJWY menawarkan Konektor Header Female Sudut Kanan Baris Ganda 2.54MM canggihnya, yang dirancang untuk memfasilitasi pemasangan PCB tegak lurus di dalam selubung dan arsitektur backplane di mana ruang vertikal terbatas. Orientasi sudut kanan mengarahkan koneksi sejajar dengan permukaan PCB, memungkinkan penumpukan papan-ke-papan horizontal dan konfigurasi kartu anak yang penting untuk pengemasan elektronik yang padat. Setiap konektor baris ganda menggabungkan kontak perunggu fosfor yang dibentuk dengan presisi dengan pelapisan kilau emas untuk pemasangan resistansi rendah yang andal sepanjang masa pakai yang diperpanjang. Selubung termoplastik yang diperkuat serat kaca PA6T memberikan stabilitas termal yang luar biasa selama penyolderan dan retensi dimensi jangka panjang di bawah suhu operasi yang tinggi. Dengan konfigurasi baris ganda yang tersedia dari 04P (2x2) hingga 80P (2x40), seri konektor ini memenuhi persyaratan interkoneksi kepadatan tinggi di seluruh aplikasi industri, otomotif, dan komputasi.

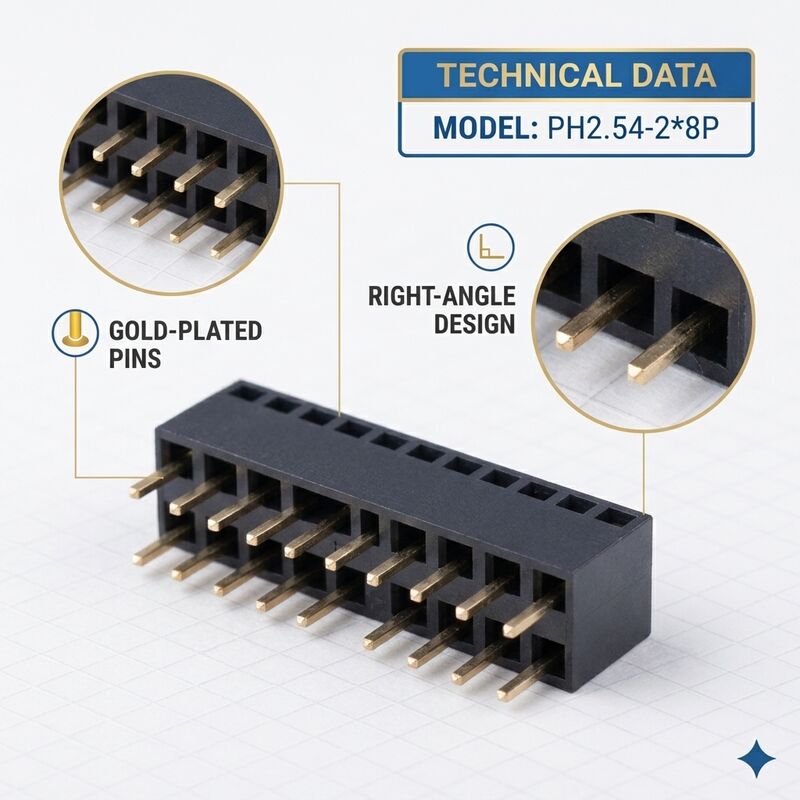

• Desain Sudut Kanan Hemat Ruang: Orientasi 90 derajat memungkinkan pemasangan PCB dalam konfigurasi tegak lurus, secara dramatis mengurangi profil ketinggian vertikal rakitan yang saling terhubung. Ini sangat penting untuk selubung tipis, peralatan yang dipasang di rak 1U, dan sistem tertanam yang ringkas di mana ketinggian penumpukan papan sangat terbatas.

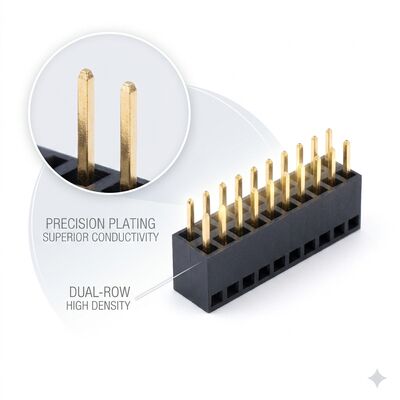

• Konfigurasi Kepadatan Tinggi Baris Ganda: Dua baris kontak paralel secara efektif menggandakan kepadatan sinyal dalam jejak PCB yang sama dibandingkan dengan alternatif baris tunggal, memungkinkan lebih banyak interkoneksi tanpa meningkatkan dimensi papan atau jumlah konektor.
• Kontak Berlapis Kilau Emas: Pelapisan kilau emas yang konsisten di atas penghalang nikel memastikan resistansi kontak tetap di bawah 20mΩ sepanjang 300 siklus pemasangan yang dinilai, mencegah degradasi sinyal dari oksidasi, korosi gesekan, atau kontaminasi lingkungan.
• Insulator PA6T Suhu Tinggi: Termoplastik PA6T yang dinilai UL94V-0 yang diperkuat dengan serat kaca 30% tahan terhadap suhu reflow puncak 260°C selama 10 detik, sepenuhnya kompatibel dengan proses penyolderan gelombang bebas timbal dan perakitan manual tanpa melengkung atau degradasi.
• Rentang Jumlah Pin Komprehensif: Dari konektor mini 04-posisi (2x2) hingga interkoneksi kepadatan tinggi 80-posisi (2x40), desainer dapat memilih konfigurasi pin yang tepat yang dibutuhkan. Varian baris ganda bernomor ganjil juga tersedia untuk persyaratan pinout khusus.

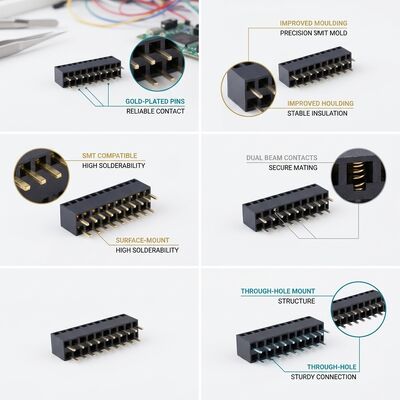

• Penahan Jangkar Lubang Tembus yang Aman: Terminasi sudut kanan lubang tembus memberikan penahan mekanis yang kuat ke PCB, menahan gaya lateral dan pelonggaran konektor yang disebabkan oleh getaran yang dapat terjadi dengan desain pemasangan permukaan pada peralatan seluler atau industri.

Konektor header female sudut kanan baris ganda unggul dalam aplikasi yang menuntut kepadatan interkoneksi tinggi dalam amplop vertikal yang terbatas. Dalam infrastruktur telekomunikasi, konektor ini menghubungkan kartu jalur ke backplane di sakelar dan router yang dipasang di rak. Sistem otomatisasi industri menggunakan konektor ini untuk modul ekspansi PLC, papan antarmuka HMI, dan node I/O terdistribusi. Aplikasi komputasi mencakup header motherboard server, koneksi riser GPU, dan port ekspansi komputer papan tunggal tertanam. Elektronik otomotif menggunakan header sudut kanan baris ganda di unit kontrol mesin (ECU), modul kontrol bodi, dan interkoneksi sistem infotainment. Perangkat medis termasuk monitor pasien, peralatan pencitraan diagnostik, dan penganalisis laboratorium mendapat manfaat dari keandalan dan jejak kaki konektor yang ringkas. Penerapan tambahan mencakup avionik kedirgantaraan, elektronik navigasi kelautan, sistem pensinyalan kereta api, dan papan kontrol inverter energi terbarukan.

Semua konektor header female sudut kanan baris ganda CNJWY dikemas dalam tabung pelindung anti-statis, dengan setiap tabung berisi 15-45 konektor tergantung pada konfigurasi jumlah pin. Baki konduktif aman ESD tersedia untuk varian jumlah pin tinggi untuk mencegah kerusakan timbal selama pengiriman. Untuk pelanggan perakitan otomatis bervolume tinggi, pengemasan tape-and-reel dengan dimensi saku presisi dapat disediakan berdasarkan permintaan. Setiap lot produksi menjalani verifikasi kualitas komprehensif termasuk inspeksi koplanaritas pin 100%, pengukuran resistansi kontak, dan pengujian gaya pemasangan. Fasilitas manufaktur CNJWY beroperasi di bawah sistem manajemen mutu bersertifikat ISO9001:2015, dan semua produk membawa sertifikasi UL, SGS, ROHS, dan REACH. Konfigurasi khusus termasuk ketebalan pelapisan emas selektif, opsi penguncian terpolarisasi, dan panjang pin non-standar didukung melalui layanan manufaktur OEM kami yang fleksibel. Pengiriman standar adalah 7-10 hari kerja dengan jumlah pesanan minimum 2.000 buah.
