Sudut kanan Single Row Male Pin Header Connector 2.54mm Pitch 90 Degree PCB Through-Hole

Konektor Pin Header Pria Baris Tunggal Sudut Siku Kanan kami dengan Pitch 2.54mm Melalui Lubang 90 Derajat mewakili solusi interkoneksi yang direkayasa secara presisi yang dirancang untuk koneksi board-to-board dan wire-to-board yang andal dalam aplikasi elektronik yang menuntut. Diproduksi dengan insulasi termoplastik PA6T suhu tinggi dan kontak kuningan yang dicap presisi, seri konektor ini memberikan kinerja listrik yang konsisten di berbagai kondisi operasi. Konfigurasi siku kanan memastikan pemanfaatan ruang PCB yang optimal sambil mempertahankan integritas sinyal yang sangat baik untuk sistem kontrol industri, elektronik konsumen, modul otomotif, dan aplikasi perangkat medis. Setiap konektor menjalani inspeksi kualitas yang ketat termasuk pengukuran resistansi kontak, pengujian resistansi isolasi, dan inspeksi visual di bawah pembesaran untuk menjamin kesesuaian dengan standar internasional.

Sistem kontak menggunakan pin paduan kuningan konduktivitas tinggi dengan pelapisan emas atau timah selektif di atas lapisan nikel bawah, memberikan ketahanan korosi yang unggul dan siklus perkawinan yang andal melebihi tolok ukur industri. Lini perakitan otomatis kami menggunakan teknologi penyisipan presisi yang memastikan keselarasan pin dan koplanaritas yang konsisten, faktor penting untuk pemasangan PCB yang sukses di lingkungan produksi bervolume tinggi. Badan isolator dibentuk dari bahan PA6T yang dinilai UL94V-0 yang diperkuat dengan serat kaca 30%, menawarkan stabilitas termal yang luar biasa hingga suhu operasi berkelanjutan 105°C sambil mempertahankan akurasi dimensi untuk kompatibilitas pick-and-place otomatis.

• Orientasi Hemat Ruang: Konfigurasi sudut siku 90 derajat memungkinkan koneksi board-to-board horizontal, mengurangi ketinggian selubung keseluruhan dalam desain yang terbatas ruang
• Retensi Kaki Ganda: Ekor solder yang bengkok memberikan retensi pra-solder yang aman di lubang PCB, mencegah konektor terlepas selama operasi penyolderan gelombang
• Radius Tekukan Konsisten: Semua pin dibentuk dengan geometri tekukan seragam yang memastikan panjang jalur listrik yang identik dan karakteristik impedansi yang konsisten di semua posisi
• Desain Pelepas Regangan: Badan isolator secara mekanis mendukung setiap pin pada titik tekukan, mendistribusikan tekanan mekanis menjauh dari sambungan solder selama gaya perkawinan

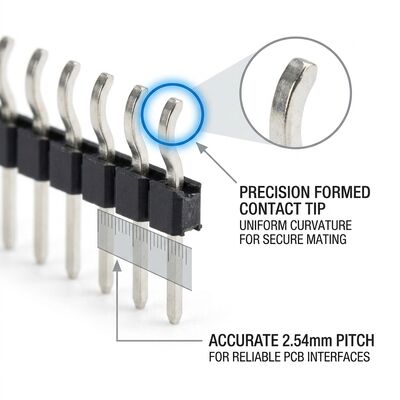

• Kompatibilitas Luas: Pitch standar 2.54mm dan penampang pin persegi 0.64mm dipertahankan di seluruh tekukan, memastikan kompatibilitas penuh dengan header betina standar industri
• Panjang Pin Kustom: Panjang kaki horizontal dan vertikal dapat disesuaikan untuk memenuhi persyaratan tumpukan PCB tertentu dan batasan dimensi selubung

Header pin baris tunggal sudut siku sangat penting untuk rakitan elektronik profil rendah di mana ruang vertikal terbatas, termasuk konektor ekspansi internal laptop, modul tuner set-top box, interkoneksi tampilan sistem infotainment otomotif, dan koneksi papan panel HMI industri. Konektor 90 derajat ini memungkinkan perkawinan papan tegak lurus dalam arsitektur PCB bertumpuk yang umum ditemukan di gateway IoT ringkas, monitor medis portabel, dan instrumen uji genggam. Orientasi sudut siku juga memfasilitasi skema koneksi kartu tepi di mana arah perkawinan sejajar dengan permukaan PCB, menyederhanakan desain selubung dan manajemen kabel dalam produk elektronik konsumen.

Produk dikemas dalam baki anti-statis dengan kantong sel individu berukuran untuk konektor sudut siku untuk melindungi geometri pin selama transit. Pengemasan tabung dengan sumbat ujung juga tersedia untuk operasi penanganan manual. Setiap pengiriman mencakup sertifikat kesesuaian yang mendokumentasikan hasil inspeksi listrik dan dimensi spesifik lot. Untuk program produksi bervolume tinggi, kami menawarkan pelabelan khusus pelanggan, pengkodean batang, dan pemberitahuan pengiriman yang diaktifkan EDI untuk menyederhanakan proses inspeksi masuk dan manajemen inventaris.

Fasilitas manufaktur kami beroperasi di bawah sistem manajemen mutu bersertifikat ISO 9001:2015 dengan ketertelusuran komprehensif dari penerimaan bahan baku hingga pengiriman produk jadi. Setiap lot produksi menjalani pemantauan kontrol proses statistik, dan dokumentasi sertifikat kesesuaian tersedia berdasarkan permintaan. Kami menyimpan inventaris konfigurasi standar yang cukup untuk mendukung persyaratan pengiriman tepat waktu sambil menawarkan kustomisasi fleksibel untuk panjang pin khusus, opsi pelapisan, dan format pengemasan. Sampel teknik tersedia dalam waktu 48 jam untuk pengujian kualifikasi, dan tim teknis kami menyediakan dukungan rekayasa aplikasi untuk membantu pemilihan konektor dan optimalisasi tata letak PCB. Dengan pengalaman lebih dari satu dekade dalam manufaktur konektor, kami berkomitmen untuk memberikan solusi interkoneksi yang melampaui ekspektasi kinerja sambil mempertahankan harga yang kompetitif untuk program produksi volume.
