Single Row Straight Male Pin Header Connector 2.54mm Pitch Through-Hole PCB Mount 40-Pin Strip

Single Row Straight Male Pin Header Connector kami 2.54mm Pitch Through-Hole PCB Mount 40-Pin Strip represents a precision-engineered interconnect solution designed for reliable board-to-board and wire-to-board connections in demanding electronic applicationsDibuat dengan isolasi termoplastik PA6T suhu tinggi dan kontak kuningan yang dicap dengan presisi,seri konektor ini memberikan kinerja listrik yang konsisten di berbagai kondisi operasiKonfigurasi tunggal memastikan pemanfaatan ruang PCB yang optimal sambil mempertahankan integritas sinyal yang sangat baik untuk sistem kontrol industri, elektronik konsumen, modul otomotif,dan aplikasi perangkat medisSetiap konektor menjalani pemeriksaan kualitas yang ketat termasuk pengukuran resistensi kontak, pengujian resistensi isolasi,dan pemeriksaan visual di bawah pembesaran untuk menjamin kepatuhan terhadap standar internasional.

Sistem kontak menggunakan pin paduan kuningan konduktivitas tinggi dengan emas atau timah yang dipilih di atas plat baja nikel,memberikan ketahanan korosi yang unggul dan siklus perkawinan yang dapat diandalkan melebihi tolok ukur industriJalur perakitan otomatis kami menggunakan teknologi penempatan presisi yang memastikan keselarasan pin yang konsisten dan coplanarity,faktor penting untuk pemasangan PCB yang sukses di lingkungan produksi bervolume tinggiTubuh insulator dibentuk dari bahan PA6T UL94V-0 yang diperkuat dengan 30% serat kaca,menawarkan stabilitas termal yang luar biasa hingga suhu operasi terus menerus 105 °C sambil mempertahankan akurasi dimensi untuk kompatibilitas pick-and-place otomatis.

• Kontak yang disegel presisi:Pin paduan kuningan dengan garis silang persegi 0,64mm menyediakan koneksi listrik yang dapat diandalkan dengan arus nominal 2.0A per kontak
• Isolator suhu tinggi:PA6T UL94V-0 diklasifikasikan tubuh termoplastik diperkuat dengan 30% serat kaca tahan suhu soldering reflow
• Jumlah pin serbaguna:Tersedia dari 2 sampai 40 posisi dalam konfigurasi baris tunggal, dengan jumlah pin khusus tersedia atas permintaan

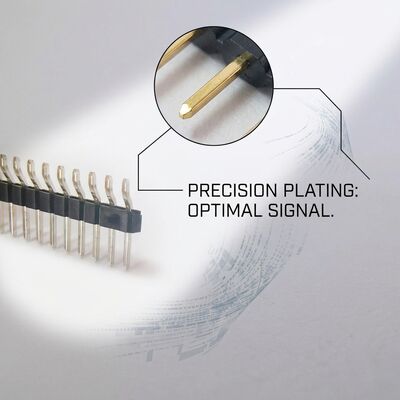

• Opsi pemasangan yang selektif:Pilihan pemasangan emas di atas nikel atau timah di atas nikel untuk memenuhi persyaratan biaya dan kinerja
• Desain Breakaway:Isolator yang ditandai memungkinkan pemisahan mudah ke dalam jumlah pin yang lebih kecil tanpa merusak posisi yang berdekatan
• Pemasangan otomatis Siap:Perataan pin yang konsisten dalam toleransi ± 0,1 mm memastikan kompatibilitas dengan peralatan pick-and-place

Header pin lurus baris tunggal banyak digunakan di papan pengembangan sistem tertanam, perisai aksesori Arduino dan Raspberry Pi, modul I/O PLC industri, papan pengemudi layar LED,modul pasokan listrik, dan perangkat elektronik konsumen yang membutuhkan interkoneksi board-to-board yang andal.Gaya pemasangan melalui lubang memberikan retensi mekanik yang unggul untuk aplikasi yang tunduk pada getaran atau tekanan mekanis, membuat konektor ini ideal untuk modul ECU otomotif, papan kontrol HVAC, dan peralatan otomatisasi industri yang digunakan di lingkungan yang menantang.54mm standar pitch memastikan kompatibilitas dengan standar industri prototipe breadboards dan perfboards, memfasilitasi iterasi desain yang cepat selama siklus pengembangan produk.

Pilihan kemasan standar termasuk kantong PE anti-statis untuk jumlah kecil, nampan plastik kaku untuk jalur perakitan otomatis, dan pita dan gulungan untuk versi SMT-kompatibel volume tinggi.Setiap bungkus jelas ditandai dengan nomor bagian, kode lot, jumlah, dan tanggal pembuatan untuk traceability penuh. kemasan hambatan kelembaban tersedia untuk persyaratan jangka panjang.Semua produk diuji listrik 100% sebelum pengiriman dengan AQL 0.65 pemeriksaan pengambilan sampel sesuai standar MIL-STD-1916.

Fasilitas manufaktur kami beroperasi di bawah sistem manajemen mutu bersertifikat ISO 9001:2015 dengan pelacakan komprehensif dari bahan baku yang diterima hingga pengiriman produk jadi.Setiap lot produksi menjalani pemantauan kontrol proses statistik, dan sertifikat dokumentasi kesesuaian tersedia jika diminta.Kami mempertahankan persediaan konfigurasi standar yang cukup besar untuk mendukung persyaratan pengiriman tepat waktu sambil menawarkan kustomisasi fleksibel untuk panjang pin khususSampel teknik tersedia dalam waktu 48 jam untuk pengujian kualifikasi,dan tim teknis kami memberikan dukungan teknik aplikasi untuk membantu dengan pemilihan konektor dan optimasi tata letak PCBDengan lebih dari satu dekade keahlian manufaktur konektor,kami berkomitmen untuk memberikan solusi interkoneksi yang melebihi harapan kinerja sambil mempertahankan harga yang kompetitif untuk program produksi massal.
