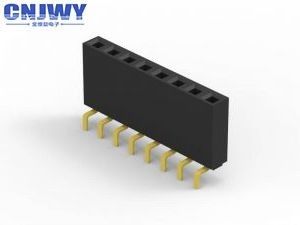

2.54mm Pitch Through Hole Female Header Connector Untuk Motherboard

2.54mm Pitch Through Hole Female Header Connector Untuk Motherboard

Spesifikasi:

1- Lemparan:2.54mm

2. Nama konektor: Konektor PCB/Header Wanita

3Bahan isolasi: PA6T UL 94-V0

4Bahan kontak: paduan tembaga

5: Jenis pemasangan: melalui lubang

6: Jumlah baris: Tunggal

7: Contact Finish: Emas di atas Nikel

8Penghentian: Solder

9: Warna: Hitam

10: Peringkat saat ini:1.0A

11: Tahan Tegangan: 500V AC/DC

12: Resistensi kontak: 20mΩ Max

13: Bentuk kontak: Pin persegi

14: Panjang Pin: Kustomisasi

15: Pin Tersedia:2pin sampai 80pin

16. Suhu operasi: -40°C sampai 105°C

FiturDariKonektor Pin Header

1. Dielektrik suhu tinggi

2. Desain baris tunggal atau ganda, 4-80 pin

3. Teman dengan kepala wanita untuk aplikasi stacking PCB

4Bahan kontak: paduan tembaga, emas atau tin plating

6Kemampuan terbakar: UL94V-0

7Bahan isolasi: Termoplastik suhu tinggi

8Suhu: -40°C+105°C atau -40°C sampai +260°C

Orientasi konektor PCB

Istilah PCB Connector mengacu pada sistem koneksi multipin dasar, biasanya dalam tata letak persegi panjang.Sepasang penghubung PCB akan baik untuk board-to-board atau kabel-to-board (kabel-to-board)Tata letak papan ke papan dapat memberikan berbagai orientasi koneksi PCB, semuanya berdasarkan kenaikan 90 derajat:

• Paralel atau mezzanine kedua konektor berorientasi vertikal;
• 90 derajat, Sudut Kanan, Motherboard ke Daughterboard 1 konektor vertikal, satu horizontal;
• 180 derajat, Coplanar, Edge-to-Edge ?? kedua konektor adalah orientasi horizontal.

Nama lain untuk Konektor PCB

Konektor PCB dapat dikenal sebagai produk PCB Interconnect. Istilah khusus juga digunakan untuk kedua sisi koneksi. Konektor PCB laki-laki sering disebut sebagai Pin Header,karena mereka hanya baris-baris pinKonektor PCB wanita dapat disebut Soket, Reseptor, atau bahkan (agak membingungkan) Header Reseptor.

Cara Mengemas

Kami menyediakan metode kemasan yang fleksibel untuk memenuhi kebutuhan yang berbeda.
1. Tray Packing, cocok untuk perakitan manual.
2. Pengemasan tabung, cocok untuk perakitan manual.
3. Reel Pengemasan dengan pita, cocok untuk produksi mesin otomatis
4. Reel Packing dengan Cap, cocok untuk mesin otomatis memproduksi

Mengapa Pilih CNJWY:

1. CONNJWY telah berjalan jauh selama bertahun-tahun dalam memberikan apa yang kami janjikan dan bangga dengan apa yang telah kami capai sejauh ini.

2.Sumber satu atap Anda untuk solusi komponen.

3.Tujuan kami adalah membuat sumber konektor mudah bagi Anda

4. Layanan kami yang cepat dan inovatif akan memastikan bahwa kebutuhan pelanggan kami dijawab

5.Kami menghargai setiap pelanggan, tidak peduli pesanan volume kecil atau menengah.

6.Bisnis kami bukan hanya tentang pasokan komponen, itu tentang memberikan janji.

Aplikasi produk:

Umumnya, kepala wanita dengan kepala pin yang cocok digunakan untuk menyelesaikan modul yang dibuat dalam industri elektronik. Seperti di bawah ini Anda dapat menemukan beberapa ruang lingkup aplikasi.

Untuk transfer dan pengisian data:Ponsel, daya seluler, pengisi daya Kamera, Audio Digital, Tablet PC / PC Notebook, DSC / DVC, Pemutar Audio, TV FPD / LCD, Printer / Kopi, Peralatan Industri,Peralatan Medis, keamanan dll.
