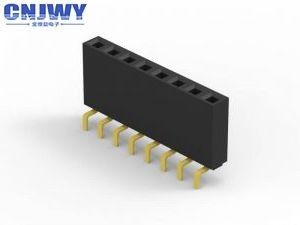

Melalui lubang 40 Pin Wanita PCB Header, Single Row Wanita Header awet

Single Row Black PCB Header Connector Melalui Lubang 40 Pin PBT Plastik

Informasi produk:

1- Lemparan:2.54mm ((0.1')

2. Nama produk:PCB Header Connector/Female Header

3. Nomor Baris: Tunggal

4. Peringkat saat ini:3.0 AMP

5. Resistensi kontak: 20mΩ Max

6. Tahan Tegangan: 500 V AC / DC

7. Resistensi isolasi:1000mΩ Min

8. Suhu operasi: -40°C sampai +105°C

9Bahan kontak: Fosfor Perunggu

10. Contact Plating: Flash Emas

11Bahan Isolator: PA6T + 30% GF UL94V-0

12. Jenis pemasangan:DIP/Through Hole

13Penghentian:

14. Warna: Hitam

15. Suhu Solder:260°C selama 10 detik

Apa itu PCB Connector?

Konektor papan sirkuit cetak adalah sistem penghubung, yang digunakan untuk mentransfer sinyal atau daya dari satu PCB ke yang lain, atau ke atau dari PCB dari sumber lain dalam konstruksi peralatan.Karena PCB tidak terikat satu sama lain dan dapat dirakit kemudian dalam proses produksi, menyediakan metode yang mudah dari Desain untuk Manufaktur.

Orientasi konektor PCB

Istilah PCB Connector mengacu pada sistem koneksi multipin dasar, biasanya dalam tata letak persegi panjang.Sepasang penghubung PCB akan baik untuk board-to-board atau kabel-to-board (kabel-to-board). Tata letak papan ke papan dapat memberikan berbagai orientasi koneksi PCB, semuanya berdasarkan peningkatan 90 derajat: paralel atau mezzanine kedua konektor berorientasi vertikal;Sudut kanan, Motherboard ke Daughterboard ️ satu konektor vertikal, satu horizontal;180 derajat, Coplanar, Edge-to-Edge ️ kedua konektor berorientasi horizontal.

Nama lain untuk Konektor PCB

Konektor PCB dikenal sebagai produk PCB Interconnect. Istilah khusus juga digunakan untuk kedua sisi koneksi. Ada juga beberapa nama lain untuk konektor PCB:Male PCB Connectors biasanya disebut Pin Headers, karena mereka hanya baris pin, sementara Konektor PCB Wanita yang disebut sebagai Soket, Reseptor, atau bahkan (agak membingungkan) Reseptor Header.

Keuntungan kami:

A. Kapasitas Penelitian dan Pengembangan:

Kemampuan penelitian dan pengembangan yang kuat pada desain produk dan pengembangan cetakan memungkinkan CNJWY untuk mengevaluasi produk baru,yang dapat membantu pelanggan menghemat biaya waktu.

B. Produksi OEM/ODM

CNJWY memiliki jalur perakitan sendiri dari galvanisasi, percetakan, cetakan, injeksi dan kemasan.

C. Jaminan Kualitas

Mengikuti ketat tuntutan ISO9001-2015, CNJWY mampu memproduksi produk berkualitas tinggi.

D. Harga yang kompetitif

Lebih dari 10 tahun pengalaman produksi,CNJWY selalu mengkhususkan diri dalam meningkatkan kapasitas produksi. Kompetitivitas memberikan harga yang kompetitif untuk pelanggan yang dihargai.

Lingkup Aplikasi:

Konektor header PCB yang banyak digunakan dalam elektronik, peralatan listrik, Instrumen dalam koneksi umum komponen utama arus transmisi sinyal.
