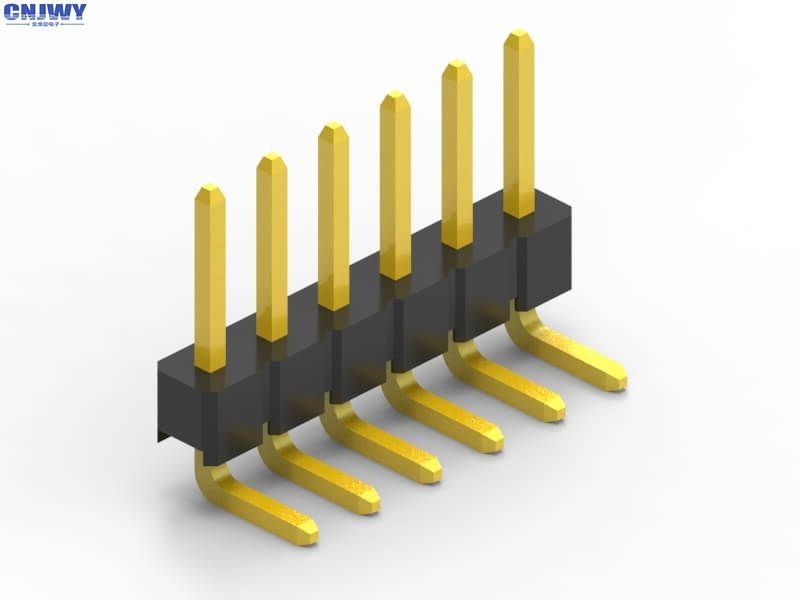

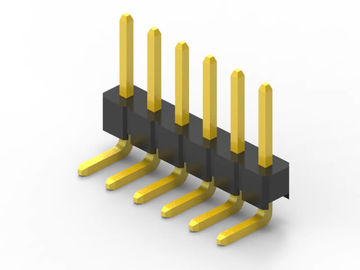

Melalui Lubang Pria Pin Header Konektor Congvave Bending Emas Flash

2.54mm Male Pin Header Connector Single Row Concave Bending Gold Flash

Apa itu PCB Connector?

Konektor papan sirkuit cetak adalah sistem koneksi yang dipasang pada PCB.atau ke atau dari PCB dari sumber lain dalam konstruksi peralatanMereka menyediakan metode Desain untuk Manufaktur yang mudah, karena PCB tidak terikat satu sama lain dan dapat dirakit kemudian dalam proses produksi.

Orientasi konektor PCB

Istilah PCB Connector mengacu pada sistem koneksi multipin dasar, biasanya dalam tata letak persegi panjang.Sepasang penghubung PCB akan baik untuk board-to-board atau kabel-to-board (kabel-to-board)Tata letak papan ke papan dapat memberikan berbagai orientasi koneksi PCB, semuanya berdasarkan kenaikan 90 derajat:

• Paralel atau mezzanine kedua konektor berorientasi vertikal;
• 90 derajat, Sudut Kanan, Motherboard ke Daughterboard 1 konektor vertikal, satu horizontal;
• 180 derajat, Coplanar, Edge-to-Edge ?? kedua konektor adalah orientasi horizontal.

Nama lain untuk Konektor PCB

Konektor PCB dapat dikenal sebagai produk PCB Interconnect. Istilah khusus juga digunakan untuk kedua sisi koneksi. Konektor PCB laki-laki sering disebut sebagai Pin Header,karena mereka hanya baris-baris pinKonektor PCB wanita dapat disebut Soket, Reseptor, atau bahkan (agak membingungkan) Header Reseptor.

Spesifikasi:

1- Lemparan:2.54mm ((0.1')

2. Nama konektor: Konektor PCB/Pin Header

3Bahan isolasi: PA6T UL 94-V0

4Bahan kontak: paduan tembaga

5: Jenis pemasangan: melalui lubang

6: Jumlah baris: Tunggal

7: Contact Finish: Emas atau Timah di atas Nikel

8Penghentian: Solder

9: Warna:Standar (hitam) atau disesuaikan

10: Peringkat saat ini:3.0A

11: Tahan Tegangan: 500V AC/DC

12: Resistensi kontak: 20mΩ Max

13: Bentuk kontak: Pin persegi

14: Panjang Pin: Kustomisasi

15: Pin Tersedia:2pin sampai 100pin

Mengapa Pilih CNJWY:

1. Kami menghargai waktu, sebagai mata uang terbesar. Sudah diketahui bahwa Anda tidak pernah bisa mendapatkan kembali waktu yang hilang. Semua produk kami berpusat di sekitar ide ini.Kami menyediakan solusi terbaik cara untuk menghemat waktu Anda.2. Kami sangat berkomitmen untuk kesehatan dan keselamatan dunia. CNJWY telah menerapkan sistem manajemen lingkungan ISO 14001:2004. Kami telah meningkatkan kinerja lingkungan kami.Dan kami menerapkan peraturan ini untuk semua bisnis kami.

3Semua produk tersedia untuk kemasan khusus sesuai permintaan Anda.

4. Produksi yang paling efisien membuat pengiriman cepat, yang akan memastikan waktu memimpin selalu di depan harapan Anda.

Aplikasi produk:

Header pin laki-laki banyak digunakan di industri yang berbeda seperti otomotif, peralatan medis, komputer dan sebagainya. seperti gambar di bawah ini adalah skenario aplikasi. gambar adalah keterbatasan,Untuk detail lebih lanjut Anda dapat langsung menghubungi tim penjualan kami
