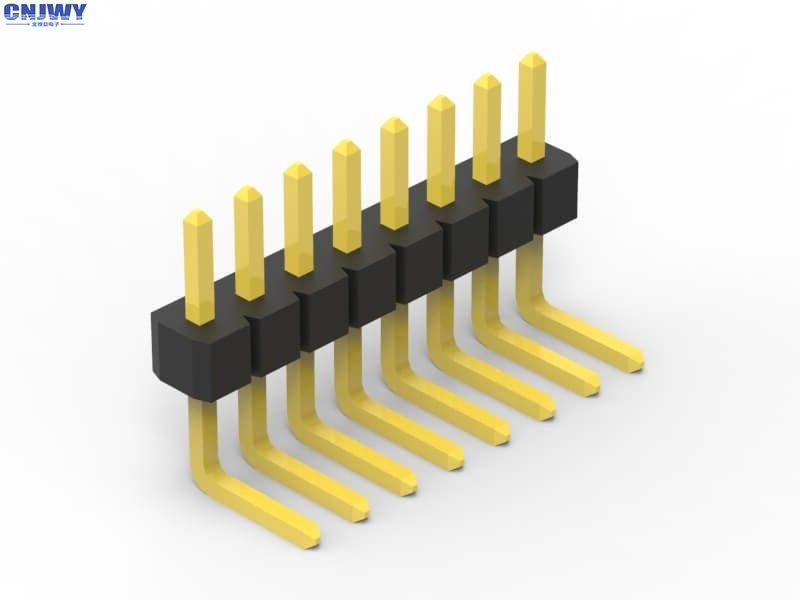

Header Pin Panjang Baris Tunggal, Konektor Header Sudut Kanan Kuadrat

Long Feet Male Pin Header Connector Bending Through Hole Black Insulator

Apa itu PCB Connector?

Konektor papan sirkuit cetak adalah sistem koneksi yang dipasang pada PCB.atau ke atau dari PCB dari sumber lain dalam konstruksi peralatanMereka menyediakan metode Desain untuk Manufaktur yang mudah, karena PCB tidak terikat satu sama lain dan dapat dirakit kemudian dalam proses produksi.

Orientasi konektor PCB

Istilah PCB Connector mengacu pada sistem koneksi multipin dasar, biasanya dalam tata letak persegi panjang.Sepasang penghubung PCB akan baik untuk board-to-board atau kabel-to-board (kabel-to-board)Tata letak papan-ke-papan dapat memberikan berbagai orientasi koneksi PCB, semua berdasarkan kenaikan 90 derajat:

• Paralel atau mezzanine kedua konektor berorientasi vertikal;
• 90 derajat, Sudut Kanan, Motherboard ke Daughterboard 1 konektor vertikal, satu horizontal;
• 180 derajat, Coplanar, Edge-to-Edge ?? kedua konektor adalah orientasi horizontal.

Nama lain untuk Konektor PCB

Konektor PCB dapat dikenal sebagai produk PCB Interconnect. Istilah khusus juga digunakan untuk kedua sisi koneksi. Konektor PCB laki-laki sering disebut sebagai Pin Header,karena mereka hanya baris-baris pinKonektor PCB wanita dapat disebut Soket, Reseptor, atau bahkan (agak membingungkan) Header Reseptor.

Mengapa Pilih CNJWY

Produksi Otomatis

Lebih dari 80% produk CNJWY dibuat oleh jalur perakitan otomatis.sehingga kita bisa menyediakan produk yang paling berkualitas untuk klien kami.

Pengiriman tepat waktu

Setiap pelanggan berbeda, jadi kami harus melakukan setiap pengiriman tepat waktu untuk menghargai setiap kesempatan yang diberikan oleh pelanggan kami.

Membuat Nilai

Bisnis seperti perjalanan panjang. Nilai adalah pandangan di jalan. Membuat nilai bagi pelanggan adalah membuat nilai bagi perusahaan, karena saling menang adalah tujuan kami.

Tanggapan Segera

Semua orang akan mendapat masalah sekarang dan kemudian, sama seperti waktu kerja. tanggapan instan mungkin mungkin untuk menyelesaikan masalah pelanggan bertemu pada waktunya.

Spesifikasi:

1- Lemparan:1.00mm ((0.039')

2. Nama konektor: Konektor PCB/Pin Header

3Bahan isolasi: PA6T UL 94-V0

4Bahan kontak: paduan tembaga

5Jenis pemasangan: melalui lubang

6Jumlah baris: Tunggal

7. Contact Finish: Emas di atas Nikel

8Penghentian:

9. Warna: Hitam

10. Peringkat saat ini:1.0 AMP

11. Tahan Tegangan: 500V AC / DC

12. Resistensi kontak: 20mΩ Max

13. Bentuk kontak: Square Pin

14. Panjang Pin: Disesuaikan

15. Pin Tersedia: 2 Pin hingga 80 Pin

Aplikasi produk:

Header pin pria banyak digunakan di industri yang berbeda seperti otomotif, peralatan medis, komputer dan sebagainya. seperti gambar di bawah ini adalah skenario aplikasi. gambar adalah batasan,Untuk detail lebih lanjut Anda dapat langsung menghubungi tim penjualan kami.
